製品情報
エアーノズルR55、R36は印刷機、包装機、成型機等の自動機への組み込み用として開発され、静電気除去とホコリ等の除去を目的としています。
製品の形状や用途に合わせてノズルの吹き出し形状や高圧ケーブルの取り出し方向などが選択できます。
特長
・形状に合わせてノズル形状、吹き出し形状が選択できます。
・コンパクトな形状で、高圧ケーブルもストレート、ライトアングル方向に接続できますので取付も簡単
・シムコ独自のイオン化技術と高効率のエアーブローを実現しています。
仕様
| 型式 | エアー吹きだしタイプ | 高圧ケーブル出し方向 |
|---|---|---|

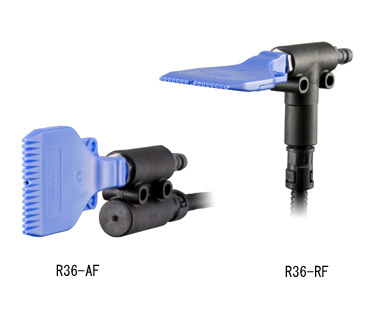

| R36-AF | フラット | ストレート |
| R36-RF | フラット | ライトアングル |

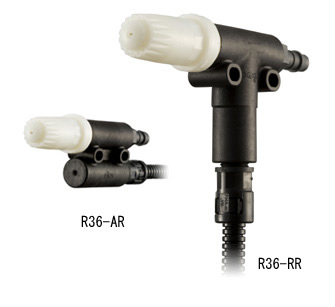

| R36-AR | ラウンド | ストレート |
| R36-RR | ラウンド | ライトアングル |
| 電極本体材質 | プラスチック（PA6.6 30% GF） | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 破損強度 | 700kV/cm、DIN 53481 VDE 0303 Part 2 | ||||||||||||||||||||||||
| 放電針材質 | タングステン、電流制限低抵抗接続 | ||||||||||||||||||||||||
| 使用温湿度 |
0～80℃（エアブロー温度30℃の場合） 70%RH（max.) 但し結露氷結なきこと |
||||||||||||||||||||||||
| 印加電圧 | AC5kV | ||||||||||||||||||||||||
| 短絡電流 | 0.05mA（放電針－アース間） | ||||||||||||||||||||||||
| 重量 | 約50g（高圧ケーブル含まず） | ||||||||||||||||||||||||
| 高圧ケーブ | 専用高圧シールドケーブル 3m | ||||||||||||||||||||||||
| エアー接続 | NW8mmホース、樹脂タケノコ付き | ||||||||||||||||||||||||
| エアー圧力 | 0.05～0.6MPa | ||||||||||||||||||||||||
| エアー流量 |
|
||||||||||||||||||||||||
| 適応パワーユニット | パワーユニット150、パワーユニット47 | ||||||||||||||||||||||||
