エアーノズルHS-3 [ACタイプ]

機種別

エアーノズル

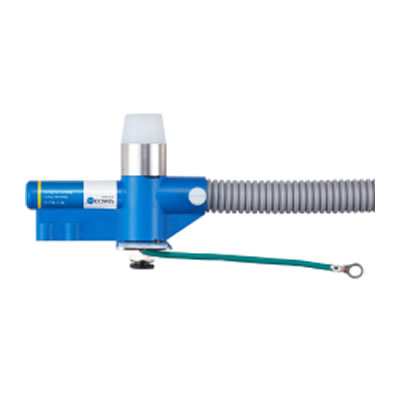

エアーノズルHS-3 [ACタイプ]の画像

製品情報

エアーノズルHS-3は、静電気の除去と圧搾空気を利用してホコリの吹き飛ばしを同時に行う静電気除去装置です。
それぞれノズル単体で使用し、微小パーツのスポット的な静電気除去、また、ノズルを連結して広範囲の静電気除去及び異物の除去に最適です。

特長

・安全性を重視したショックレス構造(容量結合方式)
・ノズル単体使用、また連結して広範囲な静電気除去、異物除去が可能です。
・エア吹き出し部にナイロン製のノズルチップが付き、結露の発生を防止します。

用途

・樹脂フィルムの(静電気放電)対策に
・複雑な形状の製品の除電、除塵に
・樹脂容器の内部清掃に
・小さなエリアのスポット的な除電に
・その他、各樹脂成型品の静電気除去に

仕様

形式 エアーノズルHS-3
色(本体ボディ部) ブルー
最小取付ピッチ(mm)
連結タイプ特別仕様
77
重量(1個あたり、約g) 520(ケーブル、コネクタ類含む)
使用環境温度(℃) 0~50(但し結露氷結なきこと)
電極構造 容量結合型
高圧ケーブルの長さ(m) 3
入力エアー圧力(MPa) 0~0.7
エアー消費量(約Nl/min)
(エアー圧0.5MPaのとき)
133
エアージョイント部のネジサイズ
(ワンタッチジョイント)
PT1/8
適応エアーチューブ外径(mm) 6
使用高電圧(kVac) 7
帯電減衰時間(秒) 1秒以下(0.2MPa以上)
イオンバランス回路
(オフセット電圧)
±100V以下目安(調整回路はなし)
適応パワーユニット パワーユニット47
※エアーガン、エアーノズルは非防爆商品です。
※帯電減衰時間:帯電板20pF、帯電板電圧5kVを500Vに減衰させるときに要する時間帯電板と各電極との設置距離は100mm、MPaは測定時のエアー圧力
※イオンバランス:チャージプレートモニタを使用し、距離100mm、エアー圧0.2MPaで測定
※各データは測定値であり保証値ではありません
