パワーユニット150

機種別

パワーユニット
パワーユニット150

製品情報

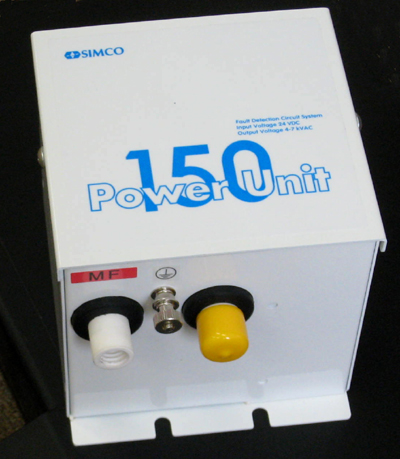

パワーユニット150は、RoHS,CEマーキング対応の静電気除去装置用高電圧電源です。
コンパクトな設計でエレクトロニクスから一般産業の様々な装置への組み込みを前提に開発されたパワーユニットです。

DC24V入力で外部からのリモートON/OFF操作、出力電圧調整や出力電圧チェック用端子(1/1000出力端子)、イオンバランス調整機能、異常検出回路等、ユーザービリィティに優れた機能を標準装備した業界初のACタイプ専用の高圧電源です。

特長

・DC24V入力で装置へ柔軟に対応
・高精度なイオンバランス調整が可能(イオンバランス調整可能機種のみ)
・出力電圧チェック用端子を標準装備、お手持ちのテスタで出力チェックOK
・異常検知回路内蔵(警報出力信号端子付)
・リモート操作で電源ON/OFF可能

仕様

型式 パワーユニット150
準拠規格 RIIS 旧労働省産業安全研究所静電気安全指針
※現(社)産業安全技術協会
適合規格 CEマーキング付,RoHS対応品
入力電圧 DC24V±10%、1.0A以下
電源入力コネクターMOLEX:
 5569-02A1-210
嵌合コネクターMOLEX ハウジング:
 5557-02R-210
ターミナル:
 5556-PBTL
出力電圧 AC3.5kV~AC7.0kV、DC-150V~+550V(可変)
出力設定本体上蓋を開け、内部の切り替えスイッチで出力設定が変更可能です。
出力端子 セラミック製ハイボルテージコネクター2個
※嵌合コネクター
SIMCO A3030/A3031またはA3030R/ A3031R
出力周波数 150Hz±10Hz
短絡二次電流 5mA以下
ACモニター出力 交流出力電圧の1/1000V±5%
フジコン株式会社製チェックターミナルF6101
適合テスターピン径:φ2
雑音端子電圧 VCCIクラスA適合
保護等級 IP20
表示 電源スイッチまたはリモート入力のON/OFFにより、パイロットランプ
青色LEDは、点灯/消灯します。また異常を検出し、出力が0Vになった時にパイロットランプは消灯します。
短絡保護 ヒューズ(125V、3.15A、E67006)
異常検知回路 過電流検知および異常検知動作。
異常検知動作高圧トランスの入力を遮断し、パイロットランプを消灯し、警報信号を出力します。異常表示状態は自己保持。
端子台 5P(リモート入力用端子2個+警報出力用端子3個)
絶縁階級 A種
絶縁耐圧 二次側出力-GND間
定格二次電圧の1.5倍(10.5kV)の電圧を1分間発生させて、絶縁破壊なきこと
寸法 約126(W)×144(L)×115(H)mm(取付足部含)
重量 約3.1kg

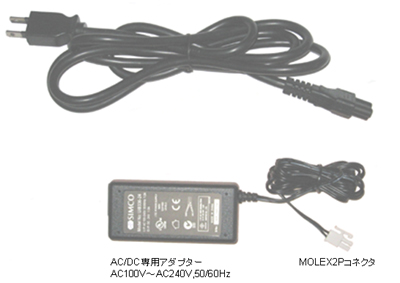

専用AC/DCアダプター(付属品)

適応規格 電気用品安全法、
UL60950-1、
CEマーキング付、
RoHS対応品
入力電圧 AC100~240V、
47~63Hz、
840mA max.、
IEC320C6INLET
入力コード 3Pコード、約1.8m、末端3Pプラグ付
※標準付属コードの定格は、AC125Vです。
出力 DC24V±5%、1.5A max.
出力コード 2Pコード、
UL2468 20 AWG、
約1.8m、
末端MOLEX 2Pコネクター付
サイズ 約44(W)×28(H)×96(L)mm
(プラグ、コード除く)
重量 アダプター本体 約150g
AC入力コード 約160g
パワーユニット150に接続できる電極の種類
電極タイ 電極の型式 接続容量 接続
可能本数
イオンバランス
調整
スタティックバーBlue Bar R51 バー全長とシールドケーブル長の
合計8m迄
2
MFシリーズ、TIB/A
SS-50/A シールドタイプ
エアーノズル R36シリーズ シールドケーブル長の
合計8m
2個
Hノズル シールドタイプ、SFN-3
スタティックバー MEB-CE
(シールドタイプ、CEマーキング)
バー全長とシリコンシールドケーブル長の
合計7m迄
2本×
エアーノズルHSS-2
(シールドタイプ、CEマーキング)
シールドケーブル長の
合計5m
2個
TNシリーズ
(CEマーキング)
シールドケーブル長の
合計8m迄
2個
エアーガンESシールドケーブル長の
合計5m迄
2台

※イオンバランスを重要な要素とする場合は、1台(1本、1個)だけを接続して下さい。
例えば、電極2本を接続してイオンバランス調整を行う時、片方のインバランスを調整するともう片方のイオンバランスが良い値にならない場合があります。
