静電気測定器FMX-004

機種別

Instrument(計測器)
静電気測定器FMX-004の画像

製品情報

静電気測定器FMX-004はワンチップマイコンを搭載した多機能なフィールドメーターです。

手のひらサイズのコンパクト設計、大きく見やすいLCDを採用。最大±30kV(測定距離:25mm)までの帯電測定が簡単に行えますので静電気発生場所の特定や帯電レベルの調査、静電気対策の立案、効果の測定、維持管理等にご使用いただけます。

特長

3種類のモード
MODEボタンの切替により測定レンジを選べます。

静電気測定器FMX-004


正しい測定距離が判定できる【LED フォーカスライト機能】
FMX-004には帯電物までの距離の目安としてLED フォーカスライト機能があります。2つのフォーカスリングが1つに重なるまで、FMX-004を帯電物に近づけてください。
LED フォーカスライト機能



静電気を連続で測る
インラインでの連続測定およびデータロギングが可能。
測定した結果を画面表示およびデーターロガー本体へ記憶させることで製品の除電状態を確認記録する事が可能となりました。FMX-
004本体:連続30時間まで測定可能
※30時間以上連続での測定は弊社までお問い合わせください。

イオンバランスを測る
イオンバランス測定モードでイオナイザーの性能を確認できます。
±300Vまでの電位を測定できますので様々なイオナイザーの保守に最適です。イオンバランスプレートは使用しない時には本体後部に装着して保管する事ができます。
FMX-004には帯電物までの距離の目安としてLED フォーカスライト機能があります。2つのフォーカスリングが1つに重なるまで、FMX-004を帯電物に近づけてください。

仕様

測定範囲 ・AUTO MODE [Au]
 0 - ±1.49kV(Loレンジ)
 ±1.0kV - ±30.0kV(Hiレンジ)
・Low MODE [Lo]
 0 - ±3.00kV
・Hi MODE [Hi]
 0 - ±30.0kV
・Ion balance voltage measuring mode[Ib]
・0 - ±300V
モードの切替は[MODE]ボタンで順次切り替わり
切替時の表示は
[Au]→[Hi]→[Lo]→[IB]の順に切り替わります。
測定距離 25mm ± 0.5mm
応答速度 1秒以内
サンプリング速度 5回/秒
測定精度 ±10%
操作可能環境 10℃ - 40℃, 0 - 60% R.H.
表示 ワイドLCD 表示
(デジタル数値およびバーグラフ表示)

バーグラフ表示:電圧、補助目盛

右側半分(プラス側)赤色発色LCD
左側半分(マイナス側)青色発色LCD

バーの分解能(バー1本につき)
帯電測定モード

オートモード(AUTO MODE)
Lo:±0.1kV(0 - ±1.49kV)
Hi:±2.0kV(±1.5kV - ±30.0kV)

LOWモード(Low MODE)
±0.2kV

Hiモード(HI MODE)
±2.0kV

イオンバランスモード(Ionbalance is measured)
±20V

デジタル数値表示:
3桁表示オートレンジ切替

帯電電位測定

AUTO:
□.□□kV ⇒ 0.00 - ±1.49kV(LOW range)
□□.□kV ⇒ ±1.0kV - ±30.0kV(Hi range)
Lo:
□.□□kV ⇒ 0.00 - ±3.00kV(Low Mode)
Hi:
□□.□kV ⇒ 0 - ±30.0kV(Hi Mode)
□□□V ⇒ 0 - ±300V(Ionbalance)

イオンバランス電位測定
□□□V ⇒ 0 - ±300V(Ionbalance)

モード表示
Au:AUTO Mode
Hi:HI range mode
Lo:LOW range mode
Ib:Ionbalance Mode

[HOLD]:ホールド動作表示

電池イラスト:バッテリー残量を4段階表示
ビープ音 電源操作等によって、「ピィ」というビープ音が鳴ります。
電源自動オフ 約5分間の使用で電源が自動的に切れるオートパワーオフ機能
電源ON時、「POWER」ボタンを3秒以上押すと、この機能を停止できます。(電池がなくなるまでの連続測定が可能)

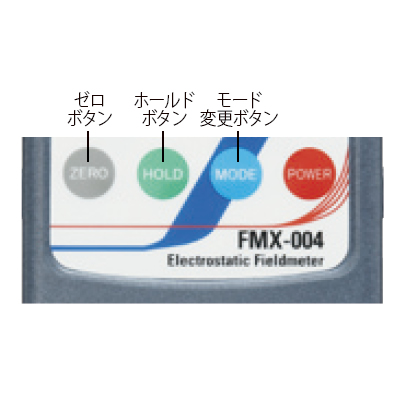

ホールド機能 測定時に「HOLD」ボタンを押すと、デジタル数値・バーグラフが固定されます。もう一度押すと通常測定に戻ります。
デジタルゼロ 表示数値がデジタルゼロ動作許容範囲にある時、「ZERO」ボタンを押すと、デジタル数値およびバーグラフがゼロになります。
LED照明 無し
アナログアウト ・AUTO MODE
 0 - ±3.0V(0 - 30.0kV)
・Low MODE
 0 - ±3.0V(0 - ±3.00kV)
・Hi MODE
 0 - ±3.0V(0 - ±30.0kV)
・Ion balance voltage measuring range
 0 - ±3.0V(0 - ±300V)
電源 9V乾電池(006P)1本、
最大動作時間:約30時間
外形寸法 115mm(L) x 73mm(W) x 25mm(H):本体のみ
123mm(L) x 73mm(W) x 25mm(H):イオンバランスプレート付
重量 140g電池含む

170g電池、イオンバランスプレートを含む
ケース材質 導電性ABS樹脂(グレー色)

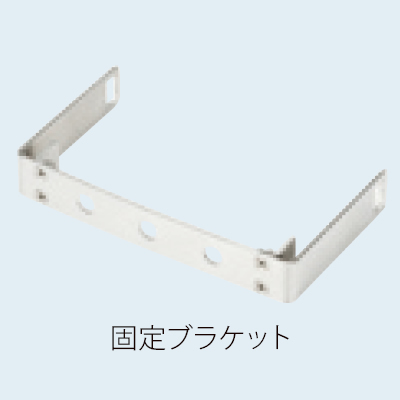

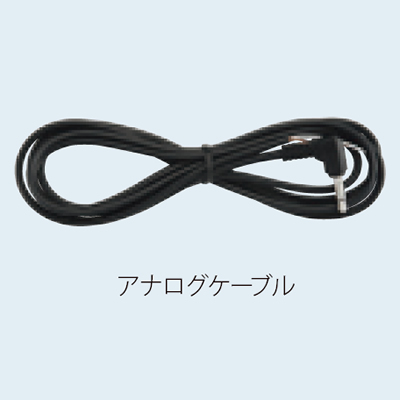

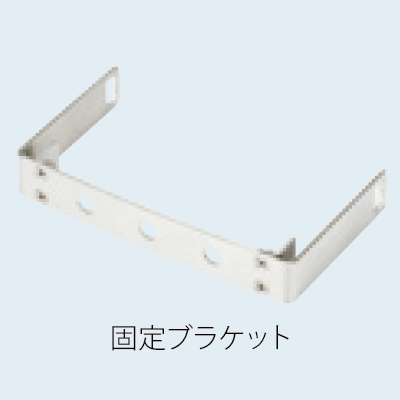

オプション アナログアウトケーブル・固定用ブラケットセット
