特長
産業界において制御不能な放電が爆発や火災の原因になっており、
従業員の方々にとって大きな危険要因の一つです。
Terralightは、作業環境のアース状況を常に見守り、労働安全衛生の改善に寄与します。
粉体、溶剤、可燃物を取り扱う際には、従業員の方々、生産システムを守るためにも
Terralight グランドモニタリングシステムをお役立てください。
用途
・塗装工程
・医薬品生産工程
・化学薬品製造工程
仕様
TerraLight 仕様
| 供給電圧 |
1.5V Dセル3本による電源供給 電池電圧の低下は黄色LEDで表示 |
|---|---|
| 使用環境温度 | –18…+50°C (–0.4…+122°F) |
| 保管温度 | –40…+80°C (–40…+176°F), 電池なし |
| 使用環境湿度 | max. 80% R.H.、結露しないこと。 |
| 筐体材質 | ステンレス |
| 保護クラス | IP65 EN 60529準拠 |
| 寸法 | 240.5 x 155 x 108 mm (H x W x D) |
| 重量 | 1.75 kg |
| 測定回路 |
本質安全防爆 EN 60079-11準拠 最大電圧 U₀ : 6.0 V DC 最大電流 U₀ : 0.25 A 最大電圧 U₀ : 0.36 W 最大許容接続負荷 (容量 / インダクタンス): C0 : 1,49 μF, L0 : 630 μH |
| 動作点 | ON <20 kOhm, OFF >50 kOhm / ±20% |
| 電池の許容種類 |
Duracell Plus Power MN 1300 ENERGIZER MAX LR20 ENERGIZER LR20 ALKALINE POWER |
| 認証番号 |
PTB 18 ATEX 2005 X TERRALIGHT: II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135℃ Da Plug light: II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135℃ Da II 2G Ex ib IIC T4 Gb, II 2D Ex ib IIIC T135℃ Db 日本防爆検定は取得しておりません。 |

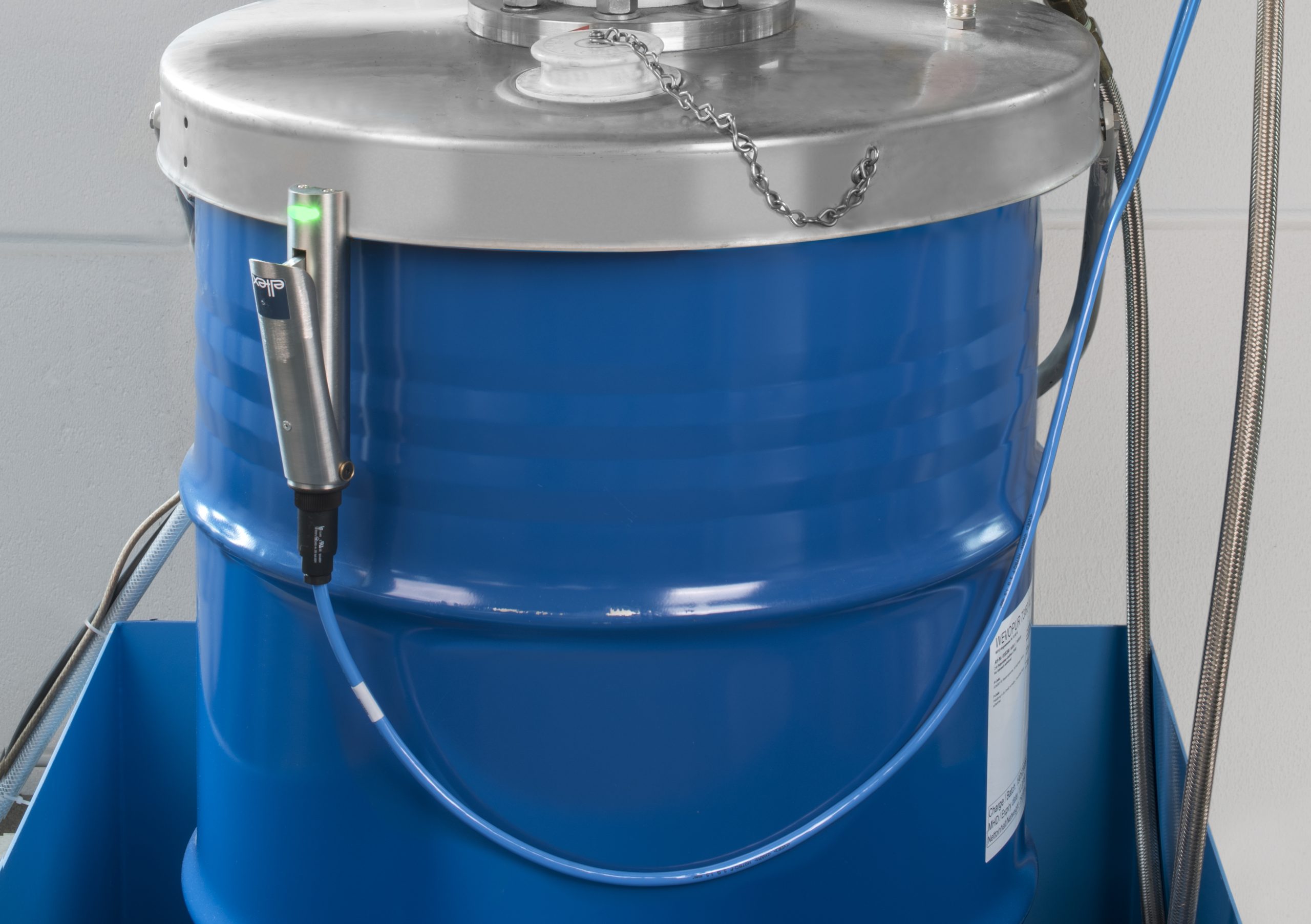

Terraclamp仕様
| タイプ | TERRA-C/SO, TERRA-C/SL, TERRA-C/BO, TERRA-C/BL |
|---|---|
| 材質 | ステンレス、 PP |
| 動作環境温度 |
カップリングコネクタ付き、-ソケット –40...+70°C (–40...+158°F) 固定ケーブル付き –30...+70°C (–22...+158°F) |
| アースケーブル |
耐油・耐ガソリン制御リード 3 x 1,5 mm2, 色: ライトブルー 温度範囲 –40 ～ +90℃ |
| 有効静電容量インダクタンス |
TERRA-C/_O: Li und Ci 無視できるレベル TERRA-C/_L: Li = 57 μH, Ci = 40nF |
| 保護クラス | IP67 EN 60529準拠 |
| 寸法 | 縦38 横185 高84 |
| 重量 | カップリングコネクター、ソケット付き：約0.35kg |
| 認証番号 |
ATEX: BVS 20 ATEX E 017 X II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T135℃ Da IECEx: BVS 20.0012.X Ex ia IIC T4 Ga, Ex ia IIIC T135℃ Da 日本防爆検定は取得しておりません。 |
