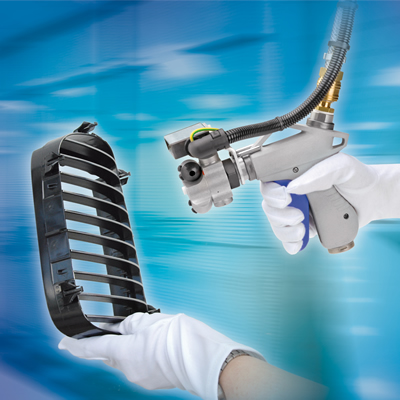

防爆環境でご使用いただける除電ガンです。 ATEX防爆指令適合品
※EXR5Cは国内防爆検定製品ではございません。
2種類のガンを用意しており、用途に合わせてお選びいただけます。
回転ノズル：合計四箇所からエアーが出て間欠にエアーが製品に当たる
フラットノズル：フラットエアーによるエアーナイフ効果による除塵
特長
・欧州ATEX防爆指令適合 Zone1 Zone2
・強化プラスチック製 高剛性 軽量ボディー採用
・世界初回転ノズル採用
・フィルター装着にてクリーンエアーでの除電可能
・ES53電源との接続で最長35mまでケーブル延長可能
・安全なシールド高圧ケーブル採用
用途
防爆エリア
・樹脂部品の塗装前、印刷前の静電気、ホコリ除去
・樹脂成型品の加工時のクリーンアップ
仕様

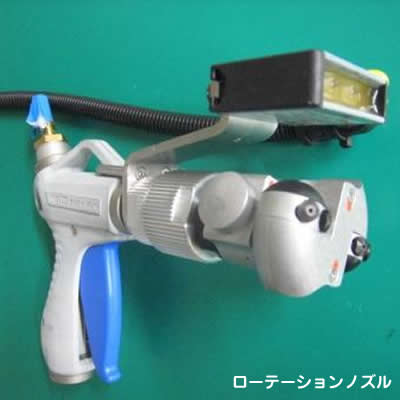

防爆ガン(ローテーション)
| 形式 | EXPR50/NC |
|---|---|
| ガン材質 | 強化プラスチック |
| 色（ガンボディ部） | グレー |
| 使用環境温度（℃） | +10℃ ～ +40℃ |
| 使用環境湿度（%RH） | 10% ～ 70％ |
| 電極構造 | 抵抗結合 |
| ケーブルタイプ | シールドケーブル |
| 高圧ケーブルの長さ（m） | 5m標準 |
| 重量(g) | 600 |
| 入力エアー圧力（MPa） | 0.5MPa～1.0MPa |
|
エアー消費量（約Nl/min） 0.5MPa時 |
317 |
| エアージョイント部のネジサイズ | G3/8" |
|
適応エアーチューブ外径 （mm） |
NW10mm |
| 印加電圧（kVac） | 5kV |
| 帯電減衰時間（秒）0.2MPa入力以上 | 1.0秒以下 |
| イオンバランス回路 | なし |
| フィルター装着（オプション） | 装着可能 |
| その他 回転ノズル回転数（回/分） | 750rpm |

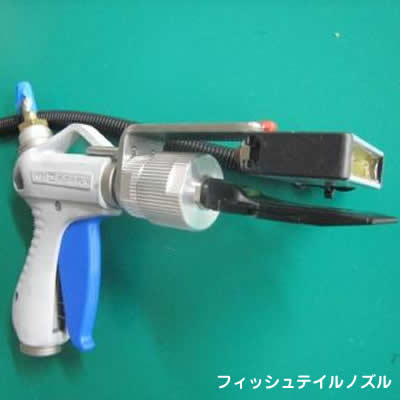

防爆ガン(フィッシュテイル)
| 形式 | EXPR50/OF |
|---|---|
| ガン材質 | 強化プラスチック |
| 色（ガンボディ部） | グレー |
| 使用環境温度（℃） | +10℃ ～ +40℃ |
| 使用環境湿度（%RH） | 10% ～ 70％ |
| 電極構造 | 抵抗結合 |
| ケーブルタイプ | シールドケーブル |
| 高圧ケーブルの長さ（m） | 5m標準 |
| 重量(g) | 380 |
| 入力エアー圧力（MPa） | 0～0.6MPa |
|
エアー消費量（約Nl/min） 0.5MPa時 |
505 |
| エアージョイント部のネジサイズ | G3/8" |
|
適応エアーチューブ外径 （mm） |
NW10mm |
| 印加電圧（kVac） | 5kV |
| 帯電減衰時間（秒）0.2MPa入力以上 | 1.0秒以下 |
| イオンバランス回路 | なし |
| フィルター装着（オプション | 装着可能 |
| その他 回転ノズル回転数（回/分） | - |
パワーユニット（非防爆エリアに設置）
| 適応パワーユニット | ES53シリーズ |
|---|---|
| 材質 | 板金 |
| 塗装 | 焼付塗装 |
| 重量 | 4ｋｇ |
| サイズ（H x W x D）mm | 230 x 140 x 82 |
| 環境温度 | 0℃～60℃ |
| 入力電圧（AC入力） |
230V, 50/60Hz 115V, 60Hz |
| 消費電流 | 80VA |
| 入力コード | 2.5m Euroプラグ |
| 異常信号出力（オプション） | あり |
| 保護クラス | IP54 |
| 認証 | ATEX防爆指令 |
